A Parte 3 desta série de posts do blog trata de outra parte importante da filosofia de medição que a Kaye estabeleceu desde o início como um fornecedor de sistemas de medição para a validação de processos térmicos. Já em 1972, com a introdução do primeiro Kaye Validator Digistrip I, ficou claro que um registrador de dados ou data logger (Blog Post Parte 1) para aquisição de dados e os fornos e banhos de calibração descritos (Blog Post Parte 2) eram apenas parte da jornada em direção a um sistema de validação automatizado.
Para que um sensor seja usado na calibração, independentemente de ser um termopar ou um Pt-100, é imperativo que ele seja calibrado e ajustado antes do início do registro real dos dados. Nas décadas de 1960 e 70, a calibração e o ajuste dos sensores de temperatura eram relativamente demorados, manuais e, portanto, propensos a erros. Ficou claro: um sistema de calibração completo precisa de um padrão de temperatura rastreável para permitir uma calibração em conformidade com o padrão.
No contexto da redução de erros dependentes do usuário, buscou-se maximizar o grau de automação do processo de calibração, até então amplamente manual. Além disso, um foco adicional de desenvolvimento da equipe de inovação da Kaye foi a melhoria significativa da progressão temporal da calibração, incluindo vários pontos de calibração e ajuste.
Assim, os próximos estágios de desenvolvimento na evolução dos sistemas de validação da Kaye já estavam estabelecidos no final da década de 1970:
1. Foi reconhecida a necessidade de um padrão de temperatura altamente preciso, robusto e rastreável, que também pudesse suportar as altas demandas dos aplicativos móveis.
2. Houve um esforço para oferecer um processo de calibração amplamente automatizado e independente do usuário para eliminar possíveis fontes de erro relacionadas ao usuário.
Neste ponto, pode ser útil fazer uma breve excursão pelo tópico da rastreabilidade. Embora esse tópico tenha potencial para sua própria postagem no blog, ainda queremos esclarecer brevemente esse termo no contexto da Kaye IRTD.
Breve explicação sobre rastreabilidade
A rastreabilidade dos padrões de temperatura é essencial na metrologia para garantir a precisão das medições de temperatura. Por meio de uma cadeia contínua de comparação, garante-se que os dados de temperatura medidos sejam rastreáveis até um padrão reconhecido internacionalmente, como o National Institute of Standards and Technology (NIST) ou o Physikalisch-Technische Bundesanstalt (PTB). Portanto, os padrões de temperatura devem ser submetidos a processos de calibração que verifiquem sua precisão de medição em relação a esses padrões e documentem isso nos certificados de calibração correspondentes. Essa cadeia de rastreabilidade é descrita em detalhes na respectiva literatura técnica e é vital para a adesão aos padrões de qualidade na indústria e na ciência.
Retornando ao nosso foco principal: A implementação da automação na calibração
Naquela época, os padrões de temperatura rastreáveis disponíveis normalmente forneciam um sinal de saída analógico de 0-10V ou 4-20mA. Isso exigia um sistema de avaliação eletrônico separado, geralmente caro. Para superar essa limitação, a equipe de desenvolvimento da Kaye, em colaboração com especialistas externos, desenvolveu o Kaye IRTD 400. O resultado é um padrão de temperatura altamente preciso e rastreável, baseado em um termômetro de resistência que converte diretamente as temperaturas medidas (ou as respectivas resistências) em um sinal de saída digital. Essa inovação já está refletida no nome do produto, com o "I" significando "Intelligent" (alguns também podem dizer "Innovation") e "RTD" significando "Resistance Thermometer" (termômetro de resistência).
Esse desenvolvimento inovador de mais de 40 anos atrás é demonstrado pelo fato de que, desde a introdução do Kaye IRTD 400 no mercado, foram feitas apenas alterações mínimas nos componentes usados e no projeto original. Isso mostra que projetos bem concebidos e bem pensados geralmente precisam apenas de ajustes finos para permanecerem relevantes e eficazes ao longo do tempo.

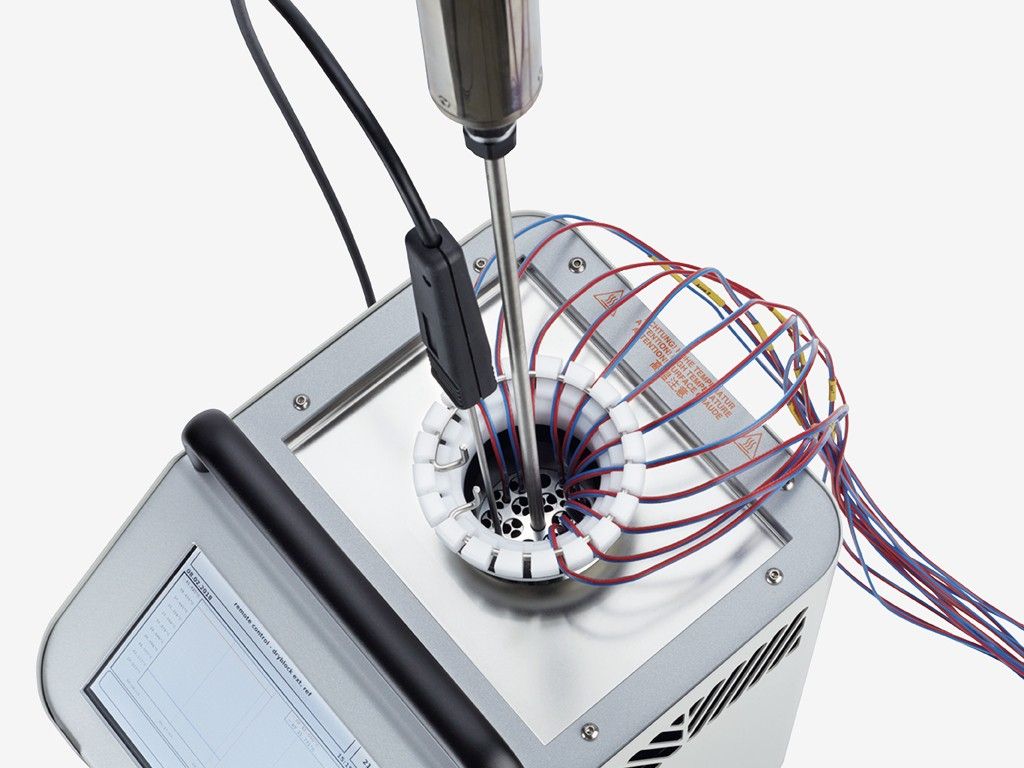

A geração de um sinal de saída digital permitiu a integração perfeita com os sistemas de aquisição de dados e os sistemas de registro de dados da Kaye. Além disso, era compatível com os sinais de saída digital dos fornos e banhos de calibração da Kaye. Com esse desenvolvimento, o segundo desafio foi superado com sucesso: foi possível realizar um processo de calibração e ajuste totalmente automatizado.
Quais são os recursos fundamentais e inovadores do Kaye IRTD 400?

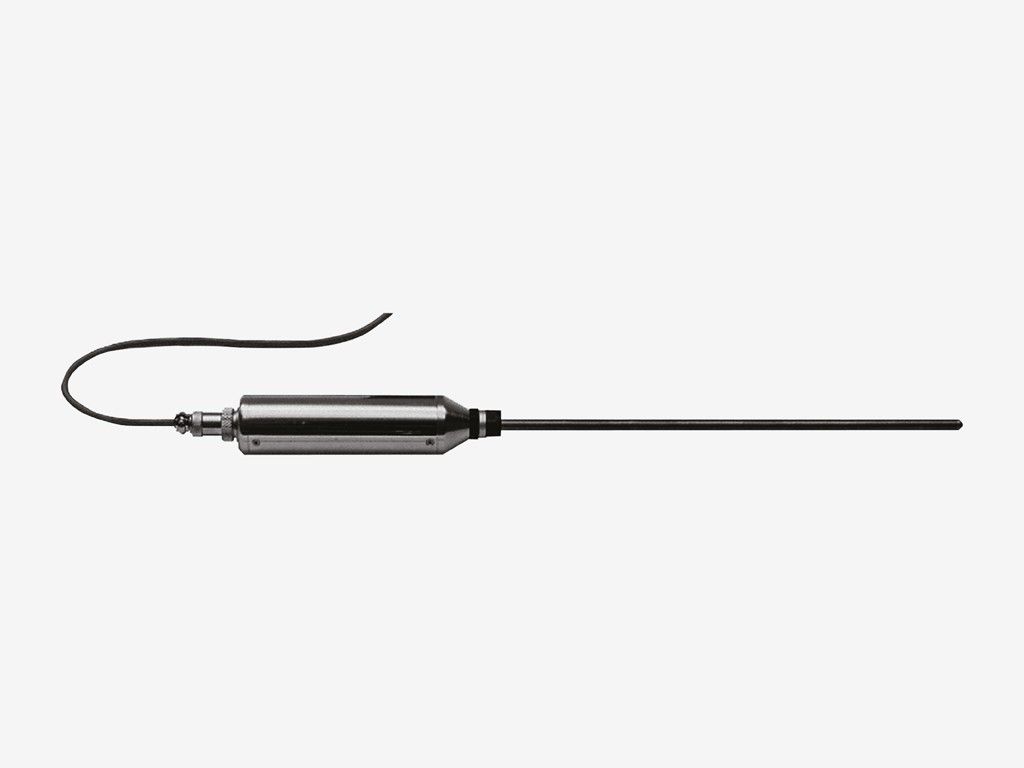

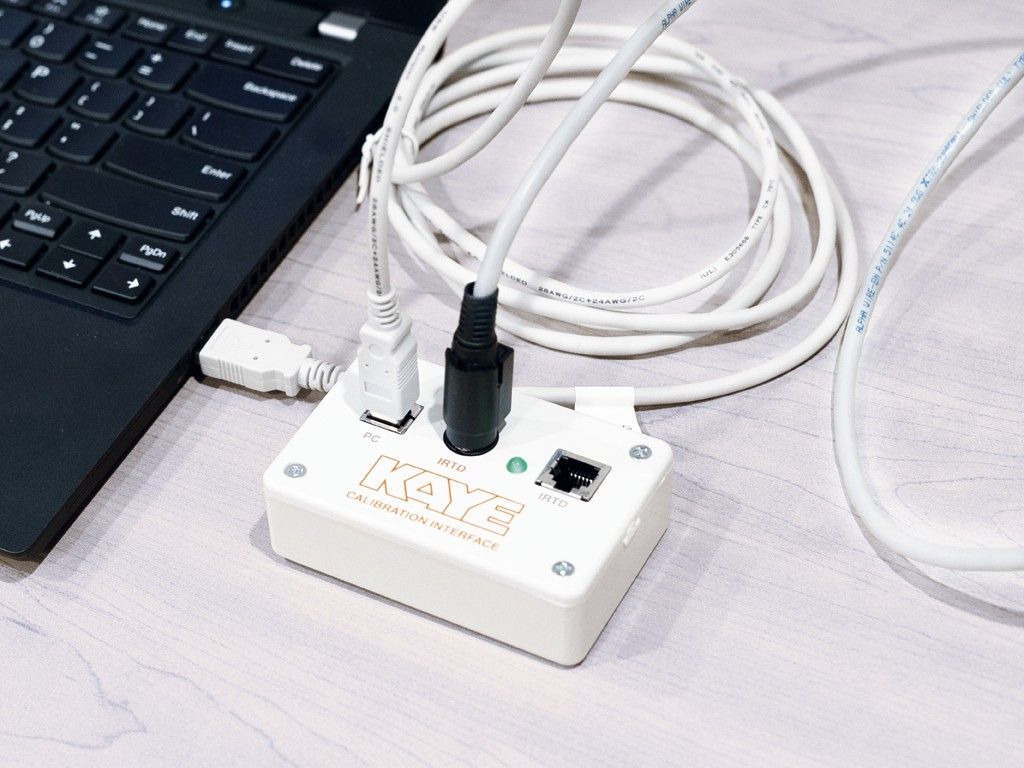

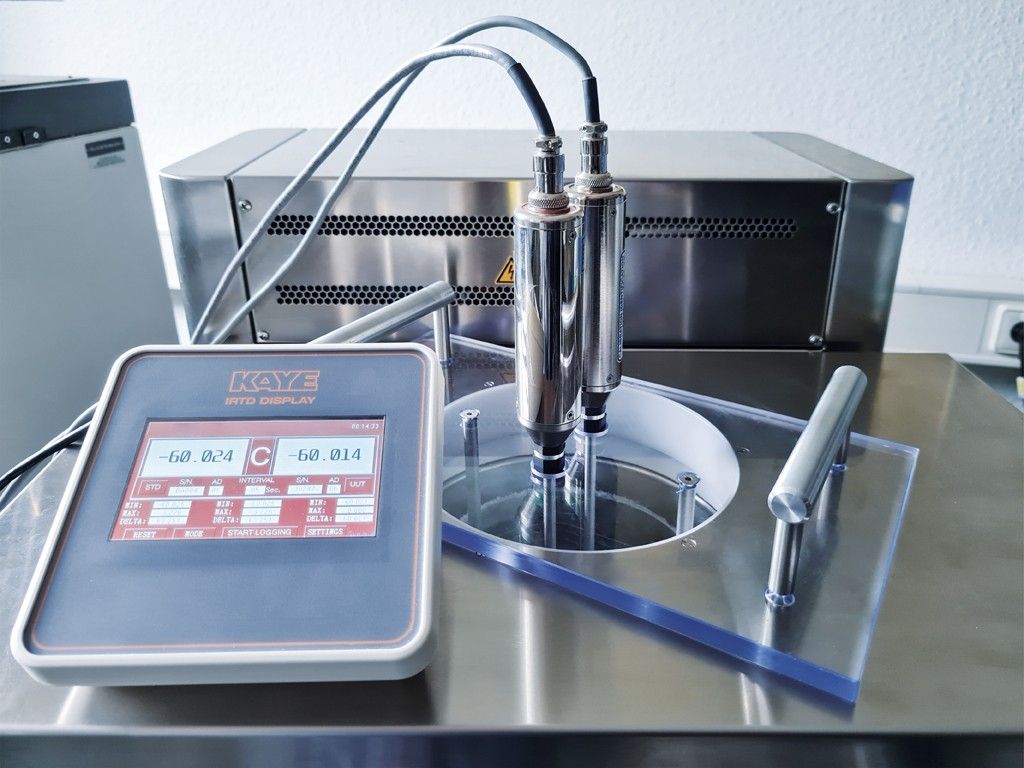

O Kaye IRTD 400 é um padrão de temperatura inovador e rastreável. Sua alta precisão e ampla faixa de temperatura de -196 a 420 °C fazem dele a ferramenta de medição ideal para calibrar sensores em aplicações farmacêuticas e biotecnológicas. Um dos recursos inovadores do IRTD 400 é sua capacidade de permitir a calibração de sensores amplamente automatizada em conjunto com registradores de dados ou gravadores de dados Kaye e sua extensa linha de banhos e fornos de calibração Kaye. Os acessórios disponíveis, o IRTD WinSoftware e o display IRTD externo, permitem uma operação intuitiva e uma comunicação eficiente em tempo real com até dois IRTDs. O visor Kaye IRTD, um sofisticado dispositivo de tela sensível ao toque, fornece uma representação clara e uma análise precisa dos dados de temperatura de vários IRTDs. Ambas as unidades suportam cabos de conexão padrão, aumentando ainda mais a precisão e a eficiência da calibração em contextos industriais e científicos.

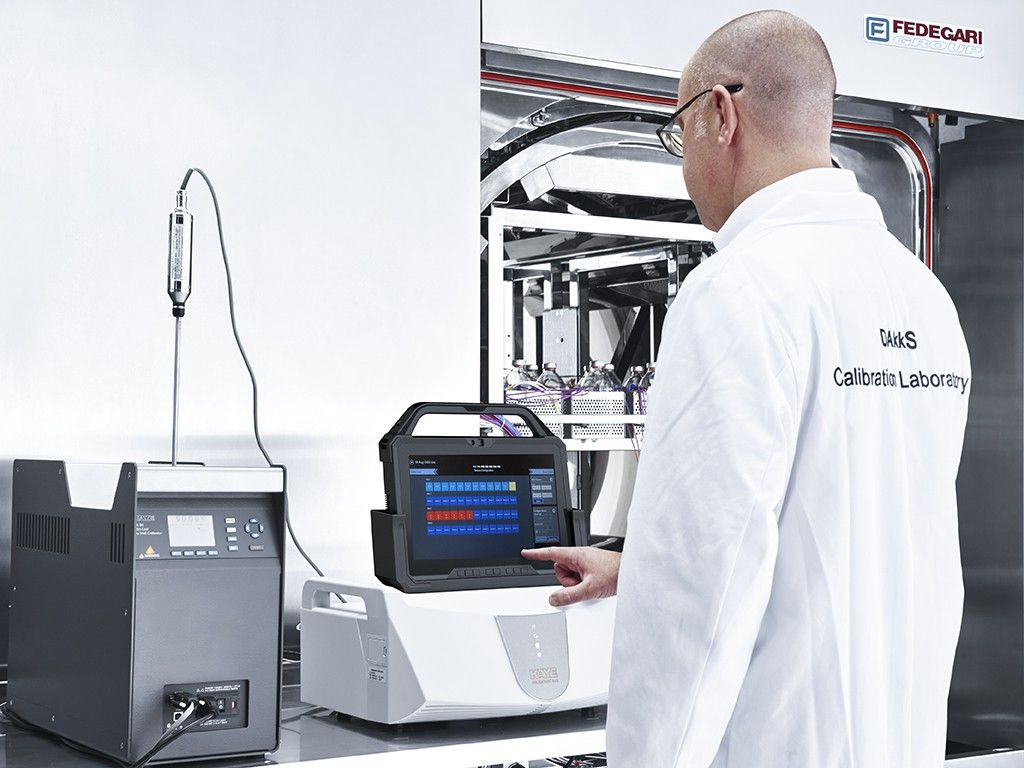

A realização do primeiro sistema de validação completo e amplamente automatizado é um marco significativo na história da tecnologia de medição industrial. Esse sistema, que consiste em registradores ou gravadores de dados Kaye, a série universal de banhos e fornos de calibração Kaye e o padrão de temperatura rastreável Kaye, representa um avanço impressionante na validação de processos térmicos em linha com as regulamentações BPx.. Desde sua introdução no mercado, esse sistema recebeu amplo reconhecimento e provocou uma mudança significativa de paradigma nos fluxos de trabalho de seus usuários.
Além disso, a rede global de laboratórios de calibração da Kaye, credenciados de acordo com a ISO 17025, assegura a garantia de rastreabilidade aos padrões nacionais sem nenhuma lacuna.
