我们的系列博文 " Kaye时光隧道"的读者可能会问，在 GxP 环境中验证热工艺时，Kaye 冰点基准的意义何在？事实上，在铝熔炉、涡轮机试验台或发电厂控制室中极有可能出现Kaye 冰点基准。在20 世纪 50 年代初，公司创始人Joseph Kaye博士所掌握的知识，对于开发基于热电偶温度传感器的高精度验证系统至关重要。

与任何传感器元件一样，各种类型的热电偶都会表现出固有的误差源。在设置测量电路时必须将这些因素考虑在内。为确保精确的温度测量，完全补偿这些误差源是绝对必要的。尤其是在热电偶中，仔细执行冷端补偿是至关重要的。

什么是冷端补偿？

热电偶的温度测量基于塞贝克效应（Seebeck effect），即两种不同的导电材料连接到一个点并以不同方式加热时会产生电压。简而言之：不同金属连接处的温度梯度会产生电压。

现在的挑战是，两种不同金属的任何连接也可充当热电偶，并产生与其温度相对应的热电信号。实践中，热电偶的信号往往会因测量线端子上不需要的热电偶而失真——被称为冷焊点效应。

因此，冷端补偿是热电偶测量电路中的一个关键组件。如果没有它，末端测量的温度信号将是两个温度的函数——实际所需温度和冷焊点温度。这种补偿可以隔离实际测量点的信号，从而提供准确可靠的温度测量。

为了解决热电偶测量技术中有效的冷端补偿问题，有以下三种技术解决方案可供选择：

1. 利用**塞贝克效应**：该效应以德国物理学家托马斯-约翰-塞贝克（Thomas Johann Seebeck）的名字命名，描述了温度差转换为电压的过程，反之亦然。在热电偶中，两种不同金属交界处的温差会产生电压。

2. 利用**珀尔帖效应**：该效应以法国物理学家让-查尔斯-阿塔纳斯-珀尔帖命名，描述了电流流经两种不同材料时电路中产生或吸收的热量。

3. 直接测量冷焊点处的实际环境温度。

方法 1：塞贝克效应

纵观历史，冰点基准法（塞贝克效应）是最早用于冷端补偿的方法。这种方法相对简单，只需要一个冰浴来保持接合处的恒温，精确到 0°C。早在热电偶测量技术发展初期，这种方法就被应用，当时的测量系统还没有配备软件控制的快速过程计算机，无法有效补偿这种测量误差。

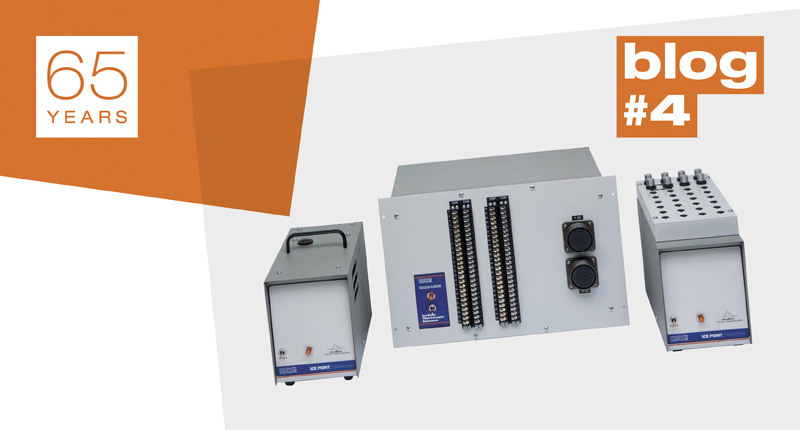

将冰和水巧妙地结合在一起，装入坚固的工业外壳中，配备最基本的控制技术和电源——听起来像是电影《回到未来》中的建筑，但实际上，这就是Kaye博士的多通道冰点基准的基础，适用于各种工业用途。是的，你没看错！尽管听起来令人惊讶，但这一创新理念在各种工业应用中得到了广泛认可，时至今日仍未失去其现实意义。尽管这一测量原理仍是当今 Kaye 冰点仪的基础，但控制电子元件已自然而然地发生了变化，而难能可贵的是，尽管这些技术变化微乎其微，但 Kaye 冰点仪仍是市场上最精确的仪器之一。

方法 2：珀尔帖效应

珀尔帖效应通常不会明确用于工业测量仪器中的冷端补偿。通常用于珀尔帖冷却器/加热装置，以产生温差，从而实现冷却，如 Kaye LTR-150干井。

虽然理论上可以在冷焊点处使用珀尔帖冷却器来保持冷焊点处的温度恒定，从而无需补偿，但这种方法在大多数应用中都不切实际且成本高昂，因此只用于非常特殊的热电偶测量电路中。

方法 3：直接测量冷焊点的实际环境温度

目前最普遍的方法是直接测量冷焊点的温度，然后使用软件进行补偿。随着微处理器技术和软件算法的出现，这种方法成为可能。

在这种方法中，使用单独的温度传感器（通常是高精度电阻温度计或热敏电阻）来测量冷焊点的温度。然后利用这一信息对热电偶信号进行补偿。补偿的方法是利用已知的热电偶电压-温度关系（塞贝克曲线），将测得的冷焊点温度转换成相应的热电偶电压。然后从测量的热电偶信号中减去该 "补偿电压"，从而只得到 "热 "焊点（测量点）的信号。值得注意的是，补偿的质量在很大程度上取决于所使用的冷焊点温度传感器的精度、稳定性和响应。此外，冷焊点必须具有良好的热绝缘性，以尽量减少外部温度波动造成的干扰。

这种测量原理也用于 Kaye 的数据记录器中。早在第一代 Kaye Digistrip 产品系列中就使用了这种方法，而现在的 Kaye AVS Validator有线温度验证系统则直接在 SIM（信号输入模块）的连接点上使用这种补偿选项，所有热电偶都连接在这里。
