A precisão e a confiabilidade são de extrema importância na validação de processos térmicos. Esses requisitos exigem procedimentos demorados e complexos para a validação, calibração e verificação dos instrumentos utilizados. Nesse contexto, o IRTD da Kaye, um padrão de temperatura rastreável de alta precisão, desempenha um papel notável. Sua aplicação é crucial para a precisão dos sistemas de validação da Kaye, como o Kaye AVS e o Kaye ValProbe, e, portanto, é parte integrante desses processos de verificação e calibração. Entretanto, o uso de padrões de temperatura também traz desafios específicos e riscos potenciais. Este artigo mostra como esses riscos podem ser minimizados, e os processos de validação e calibração podem ser otimizados e ter seus riscos reduzidos.
O Kaye IRTD, um padrão de temperatura rastreável e de alta precisão, desempenha um papel crucial nos sistemas de validação da Kaye. Ele é implantado tanto no Kaye AVS quanto no Kaye ValProbe, onde é usado para a calibração de termopares e registradores de dados. Durante a calibração ou verificação do sensor, os sensores são comparados com o IRTD, com todos os desvios, também conhecidos como offsets, automaticamente detectados e registrados. No contexto do procedimento de calibração, o IRTD é, portanto, indispensável e, em termos simplistas, forma o núcleo da calibração. Os erros de medição, que, por exemplo, podem ser causados pelo manuseio inadequado do padrão de temperatura, influenciam diretamente o resultado da calibração. Portanto, como parte de uma avaliação de risco, é necessário tomar as precauções adequadas e incorporar as medidas de otimização necessárias nas respectivas instruções de calibração. É evidente que um padrão de temperatura rastreável que não funciona corretamente leva a erros de medição significativos, mas muitas vezes ocultos. Esses erros influenciam diretamente o resultado da calibração de cada sensor e afetam a precisão da temperatura medida na aplicação, o que, em última análise, leva a medições incorretas de temperatura.
Isso levanta uma questão para os usuários: Como posso minimizar esse risco? Isso é especialmente relevante se o padrão de temperatura rastreável só for enviado de volta ao fabricante para verificação uma vez por ano. De fato, o pior cenário possível seria ter que realizar uma investigação retrospectiva de todas as calibrações realizadas ao longo de um ano com o Kaye IRTD.
Nesse sentido, a Kaye oferece várias soluções práticas e viáveis para escolher. No centro dessas soluções está um segundo IRTD da Kaye, que é usado como referência de comparação. Esse segundo IRTD de referência pode, por exemplo, ser alugado anualmente, ou o usuário pode já ter um segundo IRTD. Na prática, a segunda variante surgiu como a favorita, pois oferece a flexibilidade mais significativa no trabalho cotidiano. Isso ocorre porque o usuário pode realizar uma revisão de forma independente e imediata sempre que surgirem dúvidas. Esse segundo IRTD da Kaye é usado exclusivamente como IRTD de referência interna e não é usado em aplicações cotidianas.
Quais são as possibilidades de verificação independente pelo usuário e o que é necessário para isso?
1. Kaye AVS + Forno de Calibração Kaye (por exemplo, Kaye LTR-150) + IRTD de trabalho + IRTD de referência

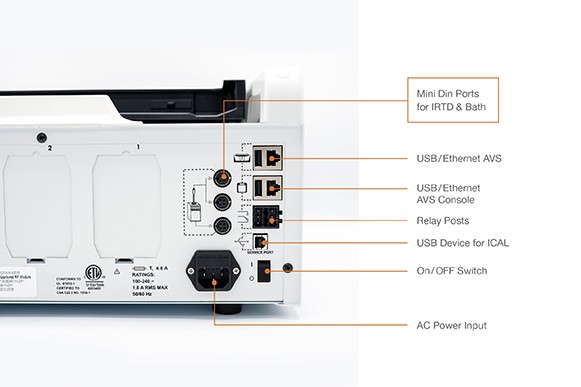

Ambos os IRTDs são conectados ao validador Kaye AVS na respectiva porta IRTD e simultaneamente inseridos nos orifícios de referência designados no Kaye LTR-150 em uma temperatura estável, por exemplo, 121,1°C. Os valores de temperatura medidos em ambos os IRTDs Kaye podem então ser rapidamente comparados visualmente através da exibição on-line do software Kaye AVS.

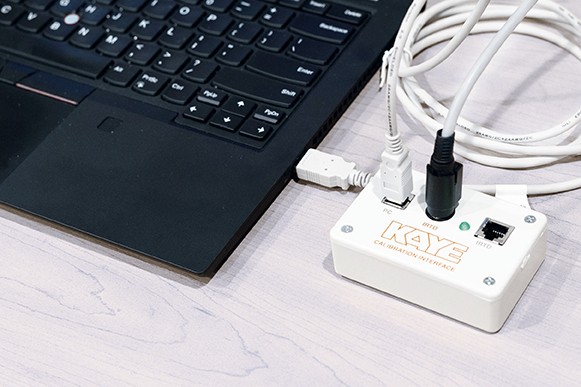

2. Forno de calibração Kaye (por exemplo, Kaye LTR-150) + interface IRTD + software de console Kaye + IRTD de trabalho + IRTD de referência

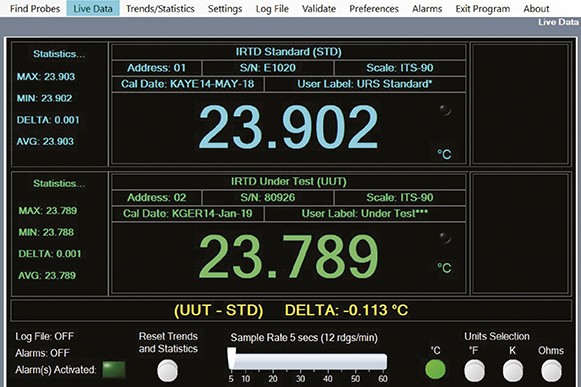

O IRTD de trabalho e o IRTD de referência são conectados à interface IRTD e novamente inseridos simultaneamente nos orifícios de referência designados do forno de calibração. Ao mesmo tempo, o console Kaye com o software IRTD Console instalado é conectado. Ao atingir a temperatura de verificação definida no forno de calibração, basta iniciar o software para exibir visualmente as medições de ambos os IRTDs. Essas medições são registradas em segundo plano em um banco de dados para verificação posterior.
3. Forno de Calibração Kaye (por exemplo, Kaye LTR-150) + Visor Kaye IRTD + IRTD de trabalho + IRTD de referência

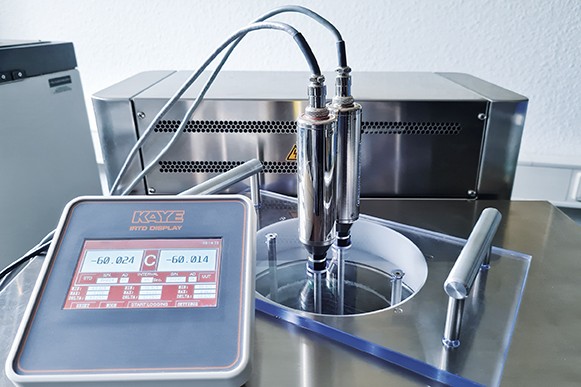

O Kaye IRTD Display é uma unidade de exibição de temperatura com tela sensível ao toque. Esse display avançado pode se conectar diretamente com até duas sondas de referência de temperatura Kaye IRTD, oferecendo valores de temperatura em tempo real em um formato muito fácil de usar. Equipado com uma tela sensível ao toque de 4,3 polegadas, ele fornece medições claras e altamente visíveis para os IRTDs conectados, permitindo que o usuário leia e documente facilmente a temperatura. A tela também mostra a diferença de temperatura (Delta) entre os dois IRTDs conectados, permitindo, assim, uma análise rápida e precisa. O forno de calibração Kaye LTR-150 é usado mais uma vez como uma fonte de temperatura estável.
4. Forno de calibração Kaye LTR-150 + IRTD de trabalho + IRTD de referência + caixa de interface IRTD

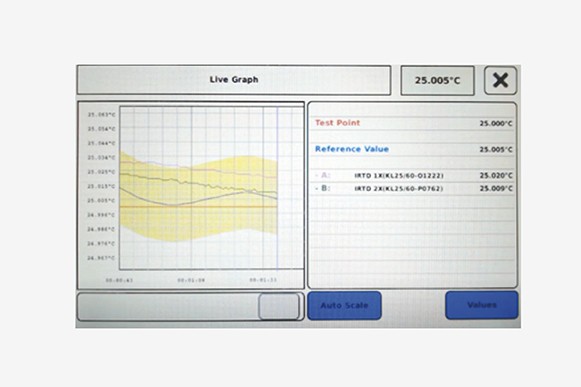

Tanto o IRTD de trabalho quanto o de referência são conectados diretamente ao Kaye LTR-150. A temperatura medida de ambos os IRTDs é exibida diretamente na tela sensível ao toque do forno de calibração, e é possível fazer uma comparação visual, mesmo em diferentes estágios de temperatura programada.
Mais uma vez, a Kaye demonstra seu conhecimento técnico abrangente e décadas de experiência prática no campo da validação de processos térmicos. As abordagens de solução apresentadas neste post do blog são amigáveis, fáceis de implementar e possíveis com os sistemas Kaye existentes, ajudando a reduzir os riscos potenciais ao usar padrões de temperatura rastreáveis como referências de calibração. Além disso, todos os laboratórios de calibração Kaye acreditados pela ISO 17025 estão disponíveis aos nossos usuários para verificar, recalibrar e ajustar os padrões de temperatura Kaye IRTD, se necessário.
